一些對安防監控領域不是很了解的客戶，想要打造一個完整的可視化監控系統，不清楚監控系統包括哪些設備，該如何設計方案？在這里，小編從專業角度為大家分析，希望能對大家提供到一些幫助。

在實際應用中，可視化監控系統的打造的復雜程度取決于監控中心的規模，如果是小型的監控室，那么就比較簡單，用到的設備也比較少；如果是大型監控中心，那么涉及到的設計就比較多，方案設計也比較復雜，具體如下：

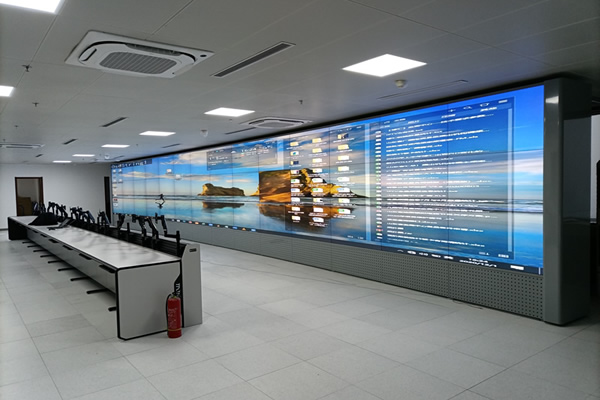

一、大型監控中心

大型監控中心覆蓋的范圍很廣，包括政府應急指揮中心、交通道路指揮中心、企業生產監控中心等，這些場合的前端可能有幾百或上千個視頻監控點，也有部分是把異地的監控圖像集中在一起管理與監控，這時就需要增加功能更加強大的設備來設計。

在這種大型監控中心，主要組成設備包括監控攝像機、光纖收發器、交換機、核心交換機、硬盤錄像機多個、解碼器、圖像處理器、拼接屏，涉及到異地網絡的還要增加分布式管理系統，像輸入與輸出節點、坐席管理等。

如果監控點距離控制室的距離比較遠，其傳輸就需要用到光纖了，區域監控攝像機共同連接一個交換機，交換機連接光纖收發器通過光纖線傳輸到控制中心，同步進入核心交換機，再與硬盤錄像機和解碼器連接，然后在液晶拼接屏顯示。如果用戶需要用到畫中畫、跨屏漫游、疊加等功能，外置圖像處理器可以實現。

二、中型監控中心

如果是中型監控中心，那么整個監控系統的組成就沒那么復雜，這些場合的監控點可能也比較多，同時對顯示效果的要求也沒很大的要求，通常會有一個控制臺，前面安裝一套液晶拼接屏，多人同時觀看，達到更加高效的安全管理的目的。

一般情況下，這種中型監控系統一套完整的設備需要監控攝像機、交換機、硬盤錄像機、解碼器、液晶拼接屏等設備。

這種中型監控系統的監控點一般比較多，所以在監控攝像機與硬盤錄像機之間需要交換機進行監控畫面的集中管理，多個交換機同時連接硬盤錄像機，再由解碼器解碼監控后連上液晶拼接屏顯示。這里的大屏幕顯示終端一般是使用液晶拼接屏，因為監控畫面比較多，液晶拼接屏可以實現畫面的拼接與分屏顯示，功能性更強。

三、小型監控中心

像家庭、超市、商場、小區這些自用的小型監控系統，整個監控系統的組成一般是比較簡單的，因為它從監控攝像機到顯示大屏的距離都是在一個局域網內，一般用到網線傳輸即可，如果距離較遠也需要使用到光纖，它的連接比較簡單，所以一套小型監控系統常用的設備主要是監控攝像機、硬盤錄像機、液晶拼接屏。

比如我們的前端有一百個左右的個視頻監控點，只需要通過網線與交換機連接，通過硬盤錄像機存儲圖像，并且可以實時在液晶拼接屏顯示出來，通常在一塊屏上顯示4路、8路或16路畫面，實現監控視頻的實時顯示。

這種小型監控系統的組成一般比較簡單，所用的設備也不多，連接起來也是比較簡單的，目前也是應用比較多的一種方案。

總的來說，不同的監控系統其所需要用到的設備組成方式也是不一樣的，我們在設計監控中心大屏幕顯示系統解決方案時，要充分考慮到自己的實際需求情況，如視頻監控點多少、視頻監控點的距離、顯示效果、操作功能等方面，才能做出合理高效的選擇。
